User Guide My Easy Center 5, Module Report Infrastructure

MY EASY CENTER 5

For Microsoft SCCM

SOMMAIRE

Table des matières

1 Objet du document 3

2 Prérequis materiels et logiciels 3

3 Menu principal « My easy center » 3

4 Module « Activity report » 6

4.1 Menu « Infrastructure » 7

4.1.1 « content distribution on dp » 7

4.1.2 « task sequences distribution » 10

4.1.3 « sccm infrastucture » 13

4.1.4 « read inboxes files » 15

Objet du document

Ce document décrit le guide utilisateur de la console My Easy Center.

Prérequis materiels et logiciels

  • Etre autorisé à accéder à la console My Easy Center avec un compte utilisateur standard.
  • Etre déclaré dans le fichier de licence.
  • Avoir un rôle MyECC.
  • L’accès à un poste Windows avec la couche Framework .Net 4.x
  • Un accès possible (pas de filtrage particulier) via ce poste aux machines serveurs Sccm (Mp) et serveur SQL (si le serveur SQL est installé sur un second serveur – non filtrage des ports 1433 et 445 / 443 / 80 entre le poste client et les serveurs Sccm et SQL)
  • Droits en lecture à minima sur le serveur SCCM
  • Si le serveur SQL est déporté droit en lecture sur la base (data reader)
  • Il faut un compte sur le poste qui autorise l’installation d’une application (droit d’installation) sans être nécessairement administrateur du poste,
  • Il faut une résolution d’écran dans l’idéal Full Hd (c’est à dire 1920 * 1080) si vous ne possédez pas ce type de résolution, le minimum possible est un affichage en 1440 * 800.
  • Pour pouvoir installer le logiciel une licence sera nécessaire, il faut obtenir le login name de la personne qui va lancer la connexion à la console (le login name permet d’encrypter la licence), c’est le compte qui permet d’ouvrir Sccm en lecture.

Menu principal « My easy center »

Le menu principal vous permet d’afficher différents éléments offerts par l’interface.

Découvrez l’ensemble des possibilités du menu principal :

  • Les informations de l’utilisateur
  • Les modules disponibles
  • Les rôles de sécurité

Dans le menu principal, différentes « informations utilisateur » sont affichées :

  1. Utilisateur connecté
  2. Message de bienvenue
  3. Nom du serveur et code site SCCM
  4. Nom du serveur SQL
  5. Rôle défini pour l’utilisateur
  6. Filtres de regroupements associés à l’utilisateur

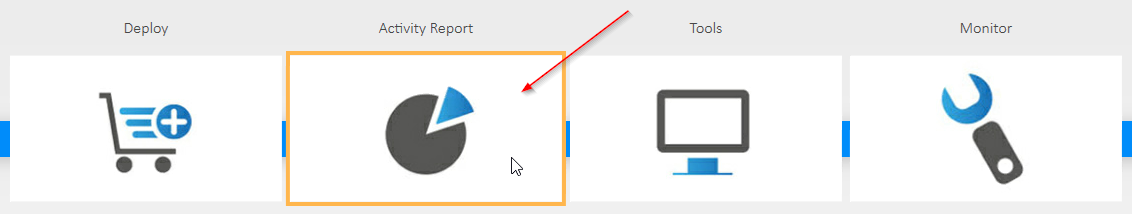

Les « Modules » disponibles du menu :

  1. Deploy : Ce menu va permettre de gérer les ordinateurs ou utilisateurs dans les regroupements SCCM ou dans les groupes Active Directory
  2. Activity Report : Contient l’ensemble des rapports de déploiements, de l’infrastructure, de l’inventaire, des mises à jour logicielles et la suite MS Office.
  3. Tools : Boite à outils correspondant aux notifications des clients que vous pouvez appliquer sur les ordinateurs à distance
  4. Monitor : Personnalisez vos vues pour afficher votre propre Dashboard.

Les « rôles de sécurité » affectés à l’utilisateur :

L’administrateur « My Easy Center » affecte des rôles de sécurité aux utilisateurs pour chaque module.

Lorsque cette icône apparait :

Vous n’avez pas le rôle de sécurité nécessaire pour y accéder.

Module « Activity report »

Le module « Activity Report » recense l’ensemble des rapports disponibles par thème :

  • Deployments : Suivez l’activité des déploiements des applications, des systèmes d’exploitation, des membres de regroupements, des déploiements spécifiques par ressource ainsi que les dépendances applicatives.
  • Infrastructure : Observez votre infrastructure, les contenus sur les points de distribution, les séquences de tâches et la lecture affinée de vos fichiers journaux.
  • Inventory : Maitrisez les informations de votre parc, de vos systèmes d’exploitation, du matériel et des applications.
  • Security Reports : Surveillez les mises à jour logicielles par groupe de mise à jour, par période, par KB et par machine.
  • Office Reports : Evaluez les installations des suites Office

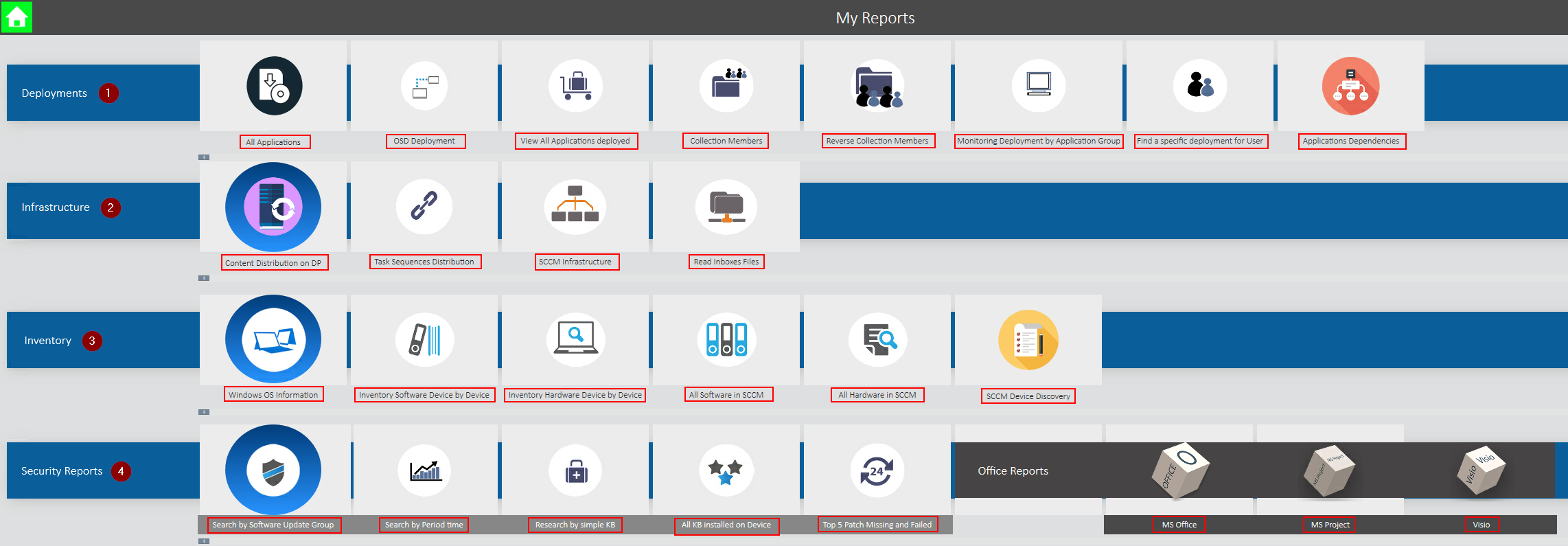

Le module « Activity Report » :

« My Reports » affiche les différents rapports par menu :

  1. « Deployments » :

Suivez l’activité des déploiements des applications, des systèmes d’exploitation, des membres de regroupements, des déploiements spécifiques par ressource ainsi que les dépendances applicatives.

  1. « Infrastructure » : Observez votre infrastructure, les contenus sur les points de distribution, les séquences de tâches et la lecture affinée de vos fichiers journaux.
  2. « Inventory » : Maitrisez les informations de votre parc, de vos systèmes d’exploitation, du matériel et des applications.
  3. « Security Reports » : Surveillez les mises à jour logicielles par groupe de mise à jour, par période, par KB et par machine.

« Office Reports » : Evaluez les installations des suites Office

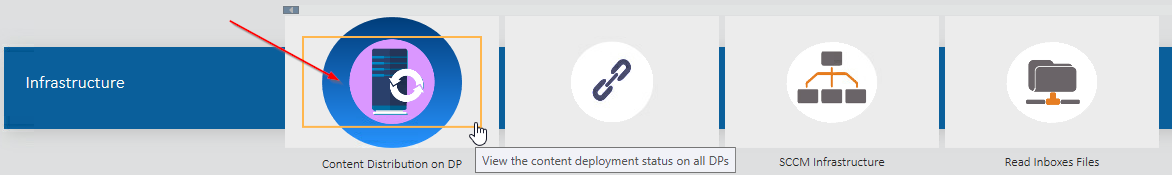

Menu « Infrastructure »

« content distribution on dp »

Cette vue vous indiquera les statuts sur les contenus déposés sur les points de distribution. Il peut vous indiquer les erreurs sur les données transmises sur les DP.

La vue globale se compose :

  1. « Go » accès au mode tableau détaillé
  2. Pourcentage d’erreur sur la distribution de contenu
  3. Diagramme en barre des échecs de distribution sur les DP
  4. Diagramme en secteurs par type de distribution (Applications, Packages, Boot images, Drivers et Mises à jour logicielles)

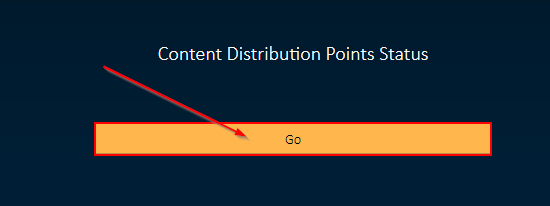

Cliquez sur « Go » pour afficher le mode tableau

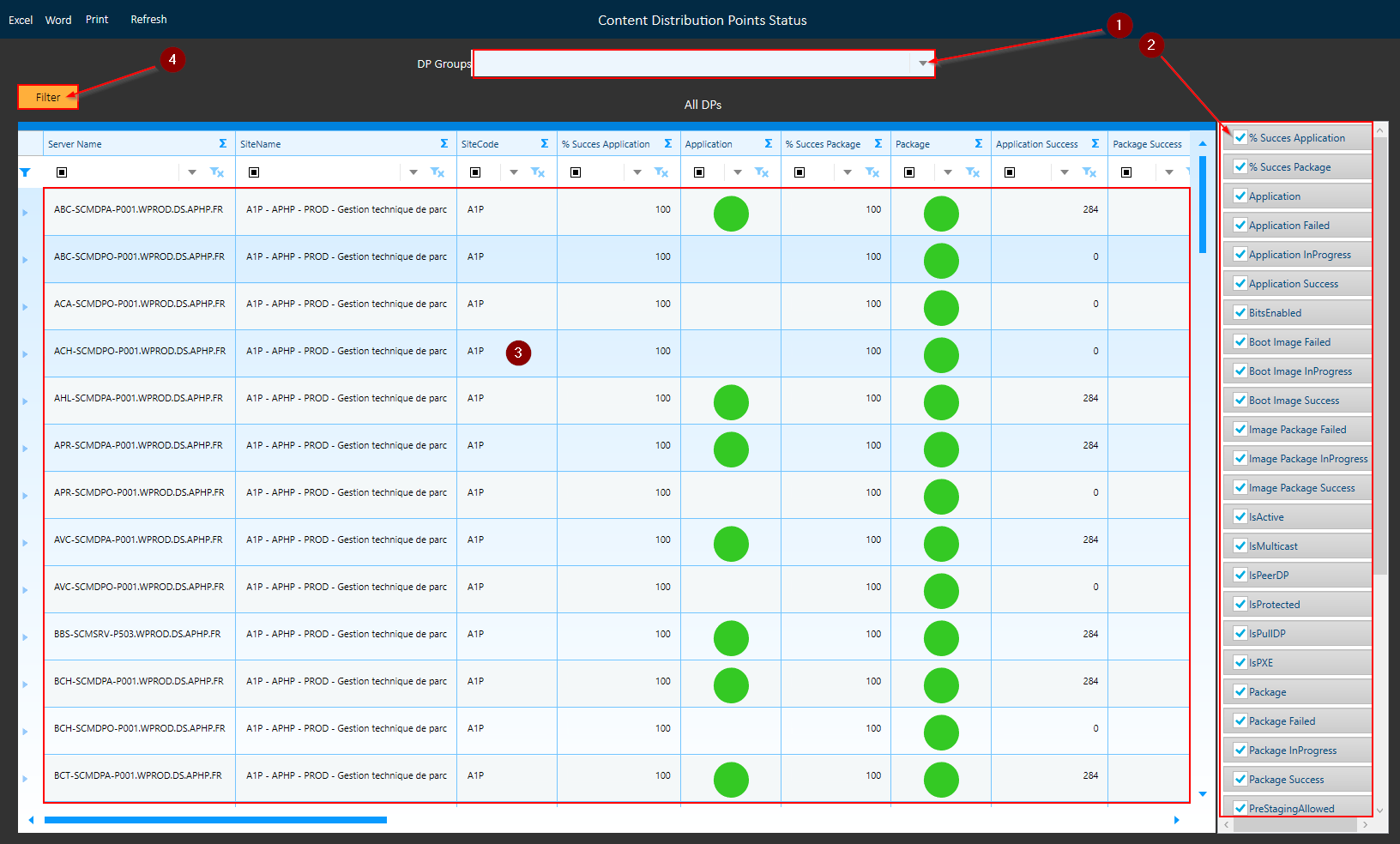

Le mode tableau permet de :

  1. Sélectionner par groupe de points de distribution
  2. Personnaliser les colonnes à afficher
  3. Affichage du tableau par point de distribution
  4. Filtrer par statut

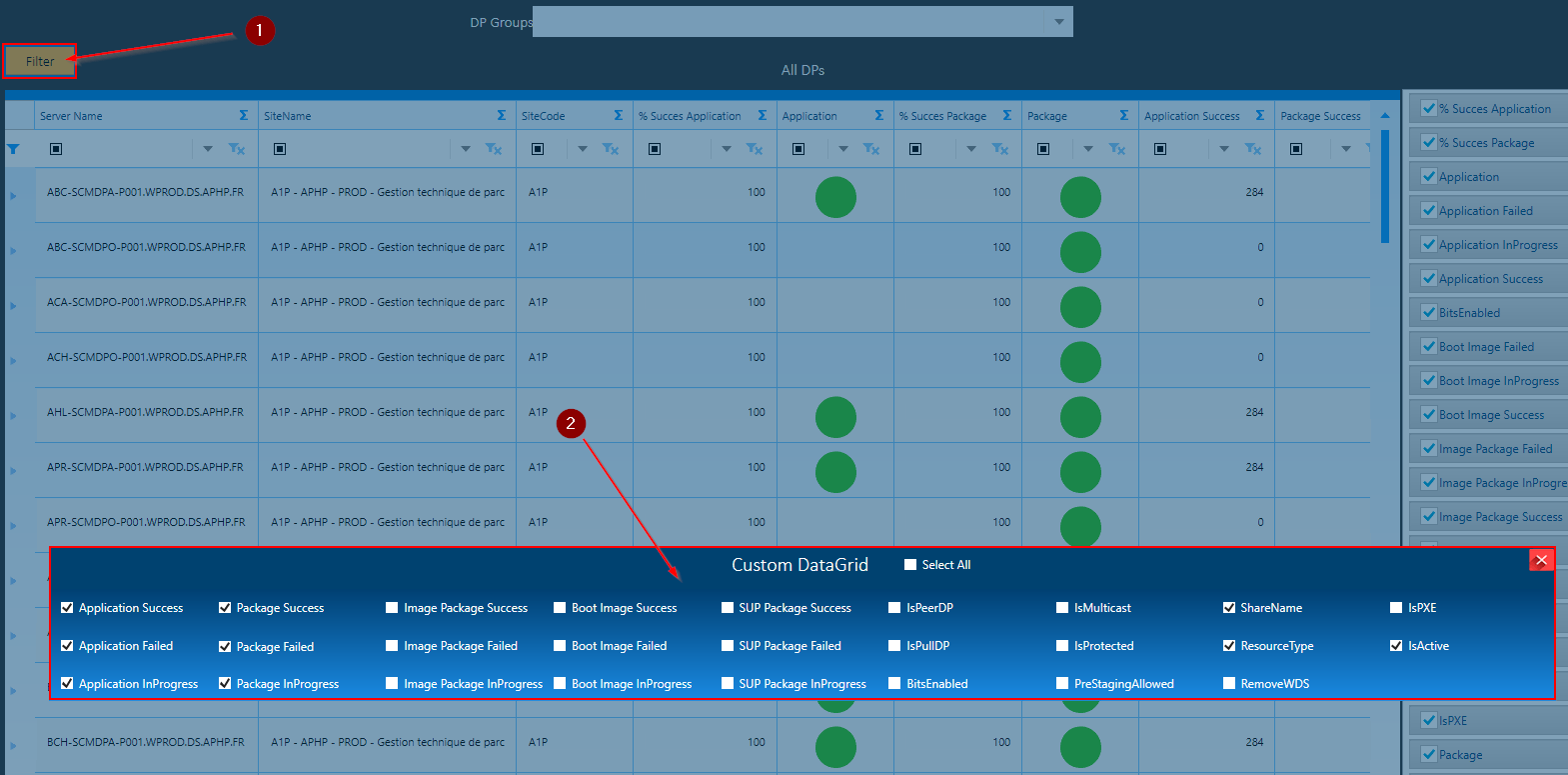

Sur la même fenêtre, lorsque vous cliquez sur « Filter » (1), le « Custom DataGrid » apparaît (2) vous permettant de filtrer par statut.

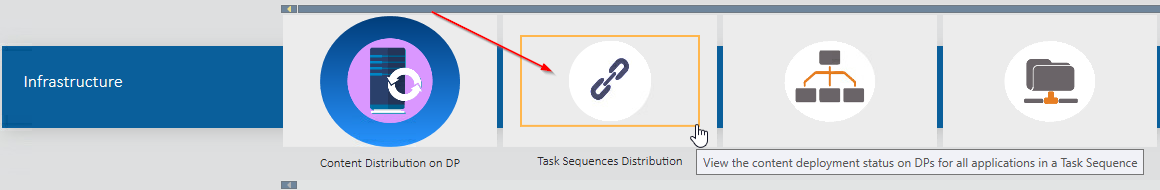

« task sequences distribution »

Ce rapport vous indiquera les types de contenus, applications ou packages distribués pour la séquence de tâches et le statut.

Séquences de tâches de déploiement de système d’exploitation

Cette sélection affichera uniquement les séquences de tâches avec système d’exploitation.

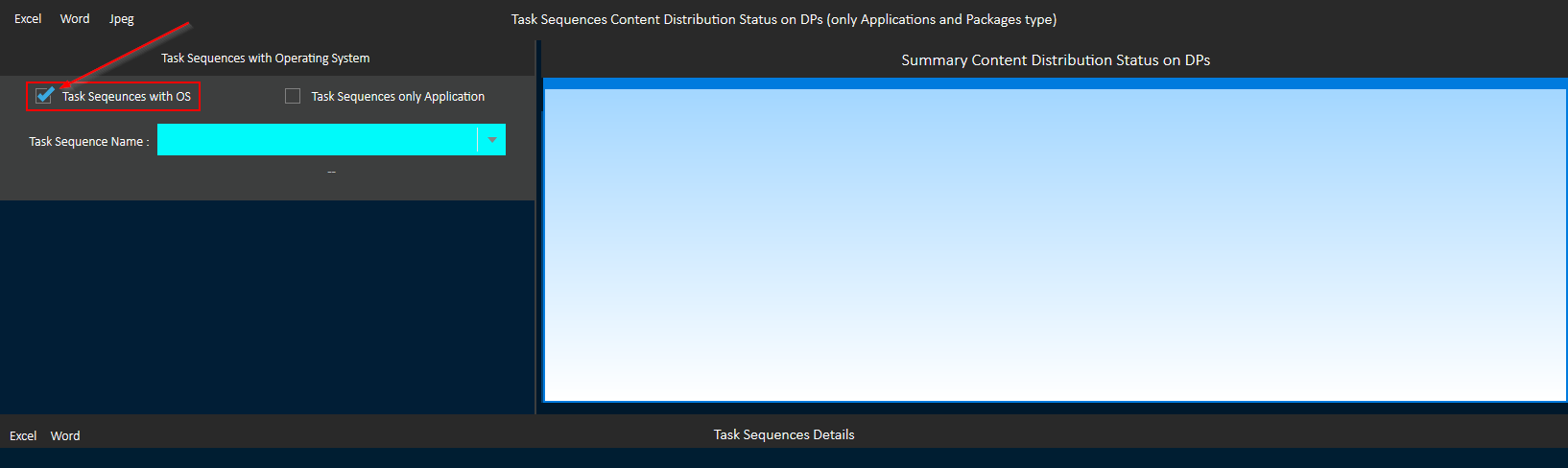

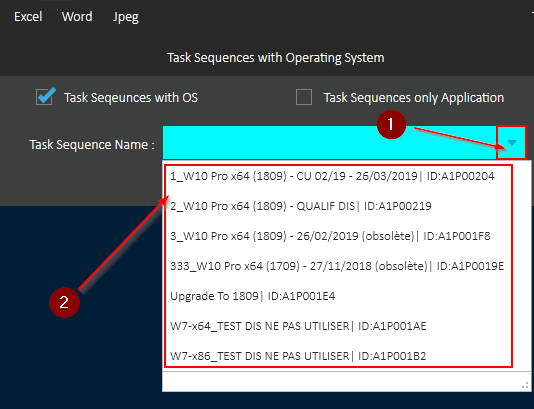

Lorsque vous avez sélectionné « Task Sequences with OS » et cliquez sur « Task Sequence Name » (1), la liste s’affiche (2).

Ce rapport vous indique le statut des contenus déployés sur les points de distribution.

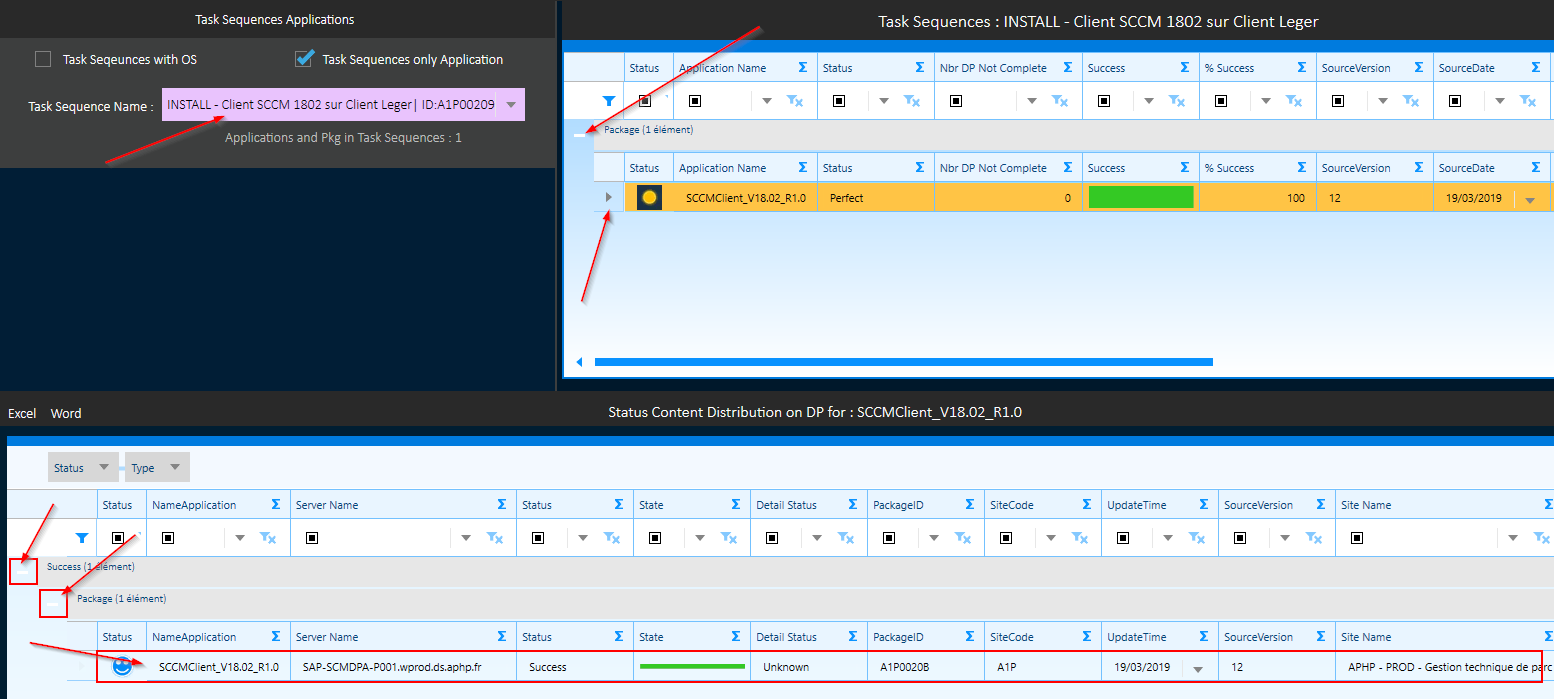

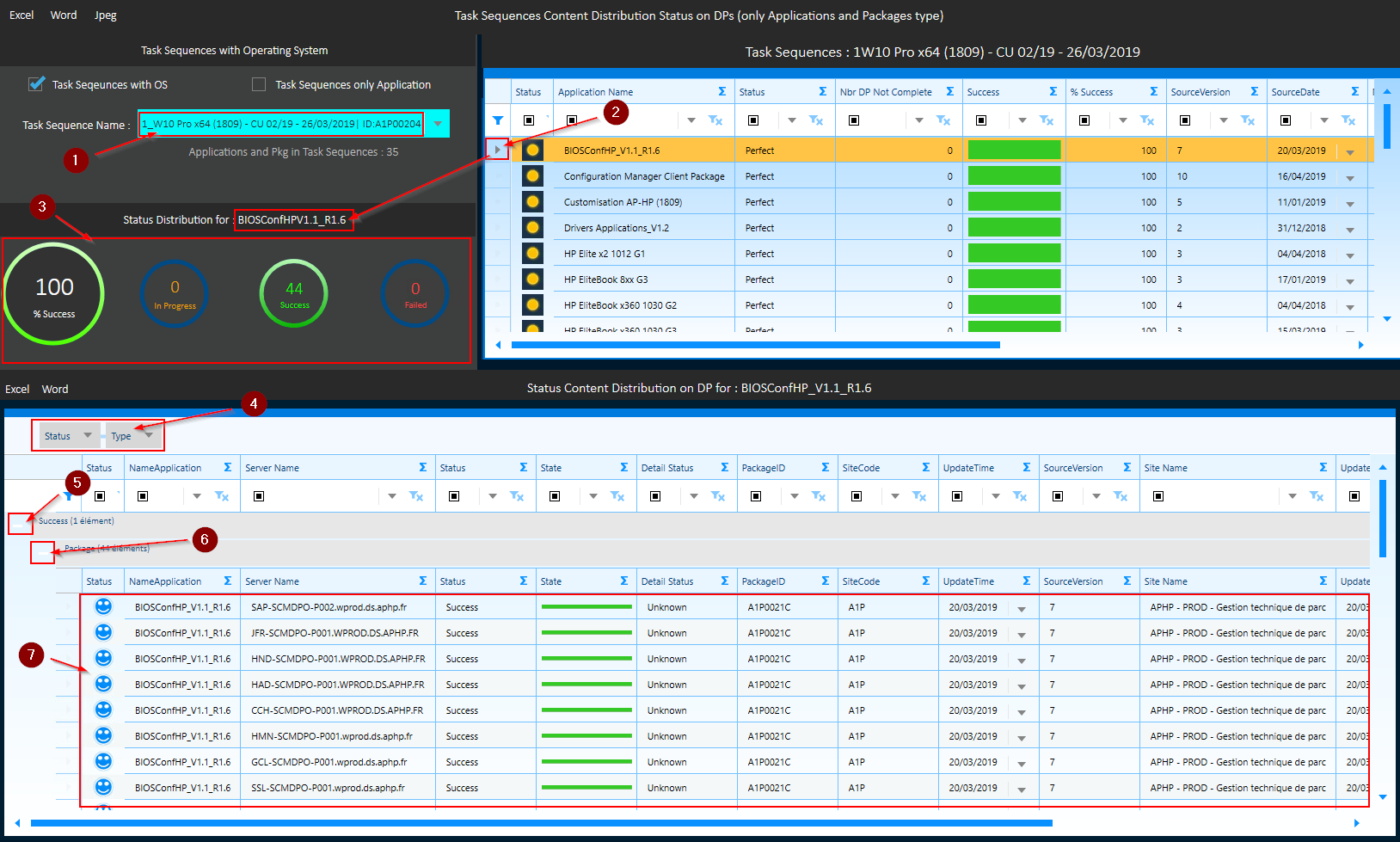

Retrouvez les différentes informations :

  1. Affichage de la séquence de tâches
  2. Sélection du contenu à déployer
  3. Statut de la distribution du contenu sélectionné
  4. Filtre par défaut d’affichage du tableau
  5. Dépliage du statut
  6. Dépliage du type (Package, Application)
  7. Tableau du résultat

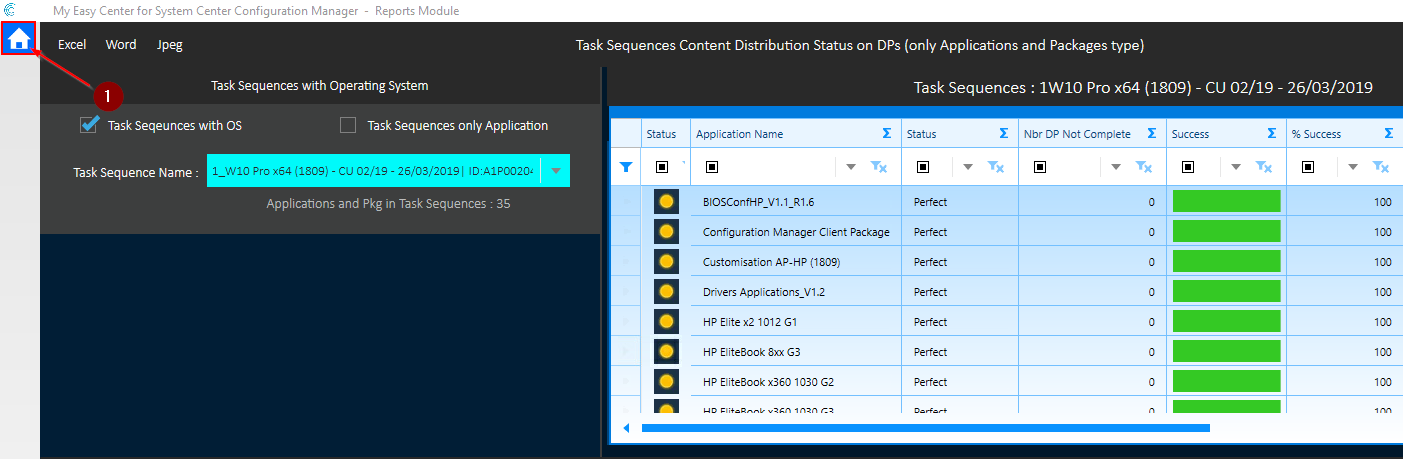

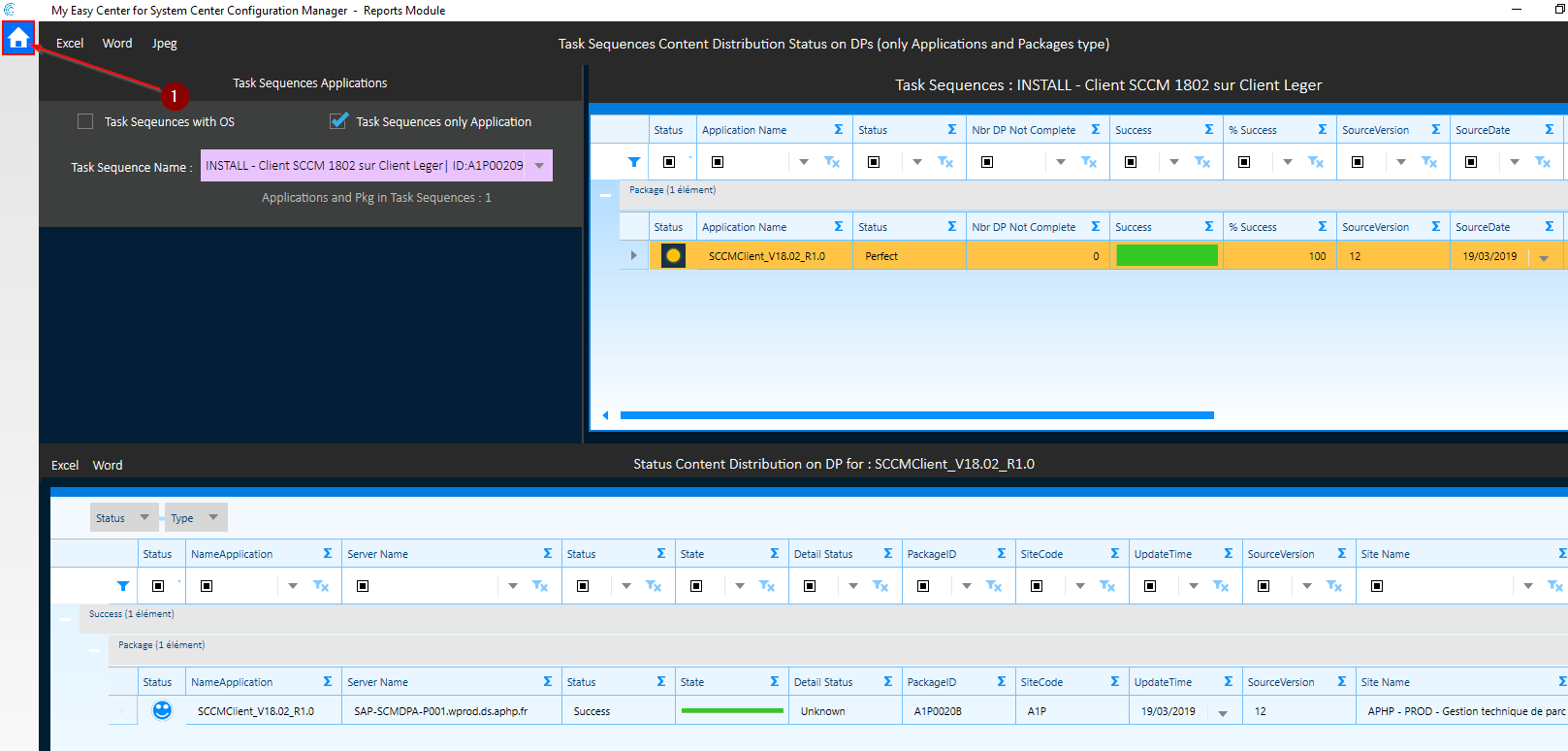

Pour revenir à l’écran du Menu, cliquez sur l’icône de l’accueil (1).

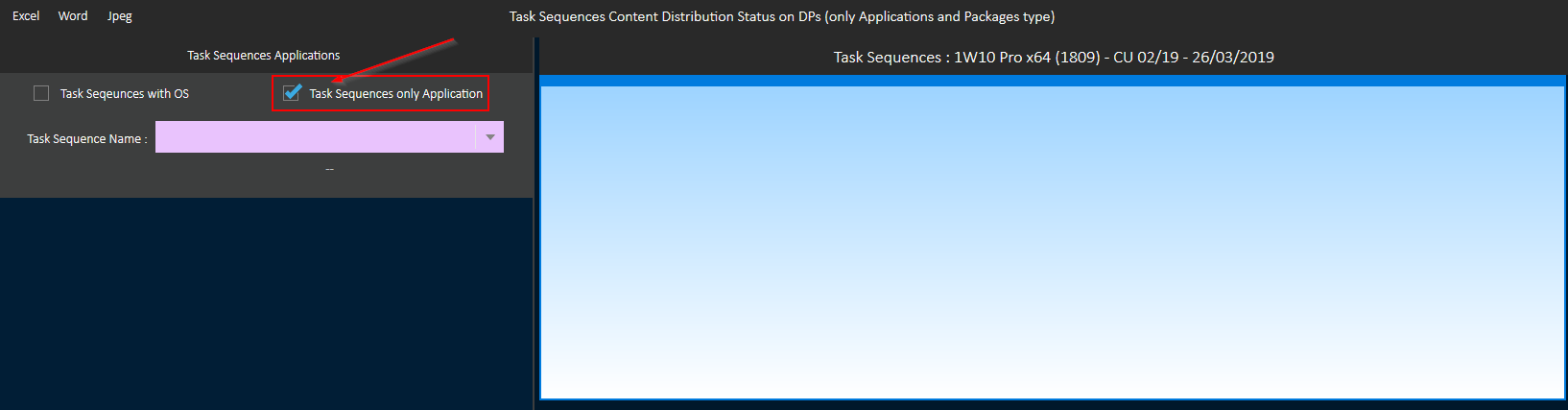

Séquences de tâches de déploiement d’applications seulement

Cette sélection affichera uniquement les séquences de tâches d’applications.

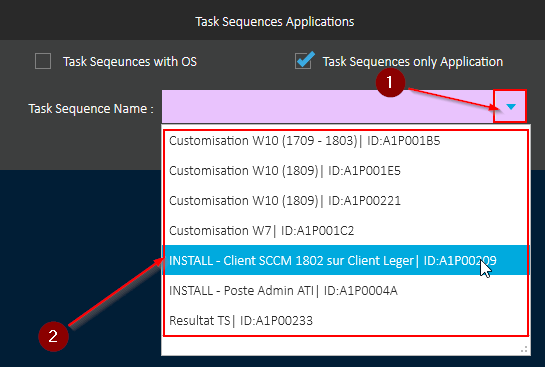

Lorsque vous avez sélectionné « Task Sequences only Application » et cliquez sur « Task Sequence Name » (1), la liste s’affiche (2).

Nous retrouvons les mêmes informations, c’est-à-dire le contenu distribué sur les points de distribution ainsi que le statut.

Pour revenir à l’écran du Menu, cliquez sur l’icône de l’accueil (1).

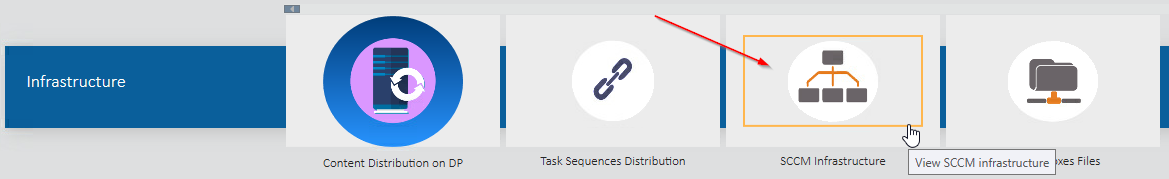

« sccm infrastucture »

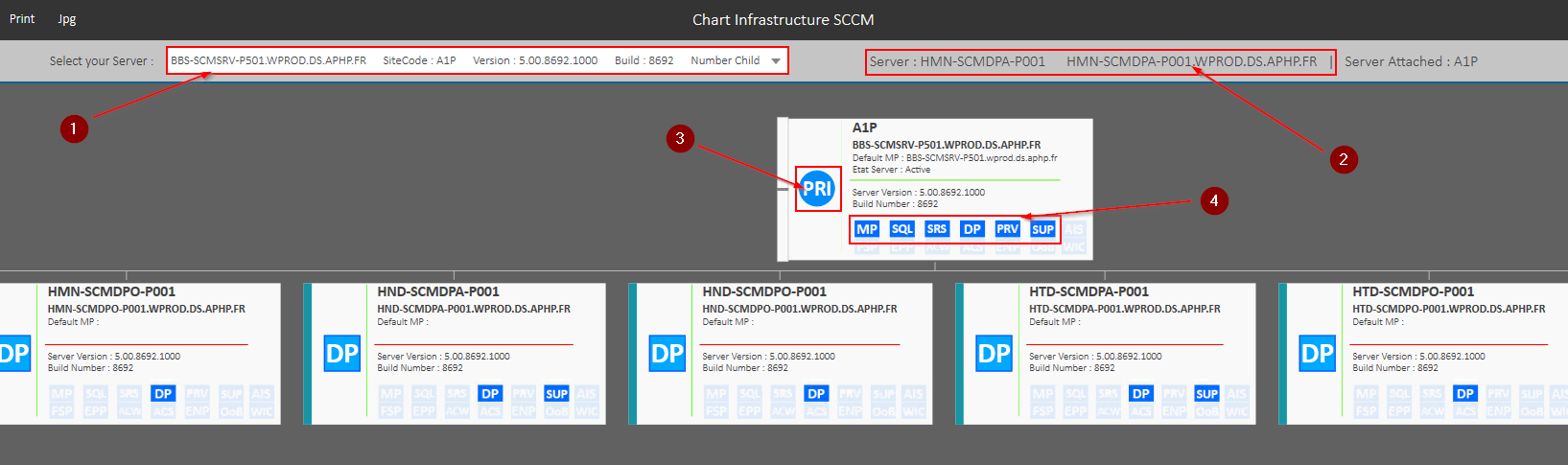

Ce rapport vous permet d’obtenir un diagramme de votre infrastructure et de visualiser les informations de rôles attribués

Retrouvez :

  1. Serveur principal
  2. Nom du serveur sélectionné dans le diagramme
  3. Fonction du serveur (Primaire, point de distribution)
  4. Rôles SCCM attribués au serveur

Pour déplacer le diagramme, maintenez le clic gauche (1) puis déplacez le diagramme à votre convenance.

La fonction « Zoom » est aussi disponible (2).

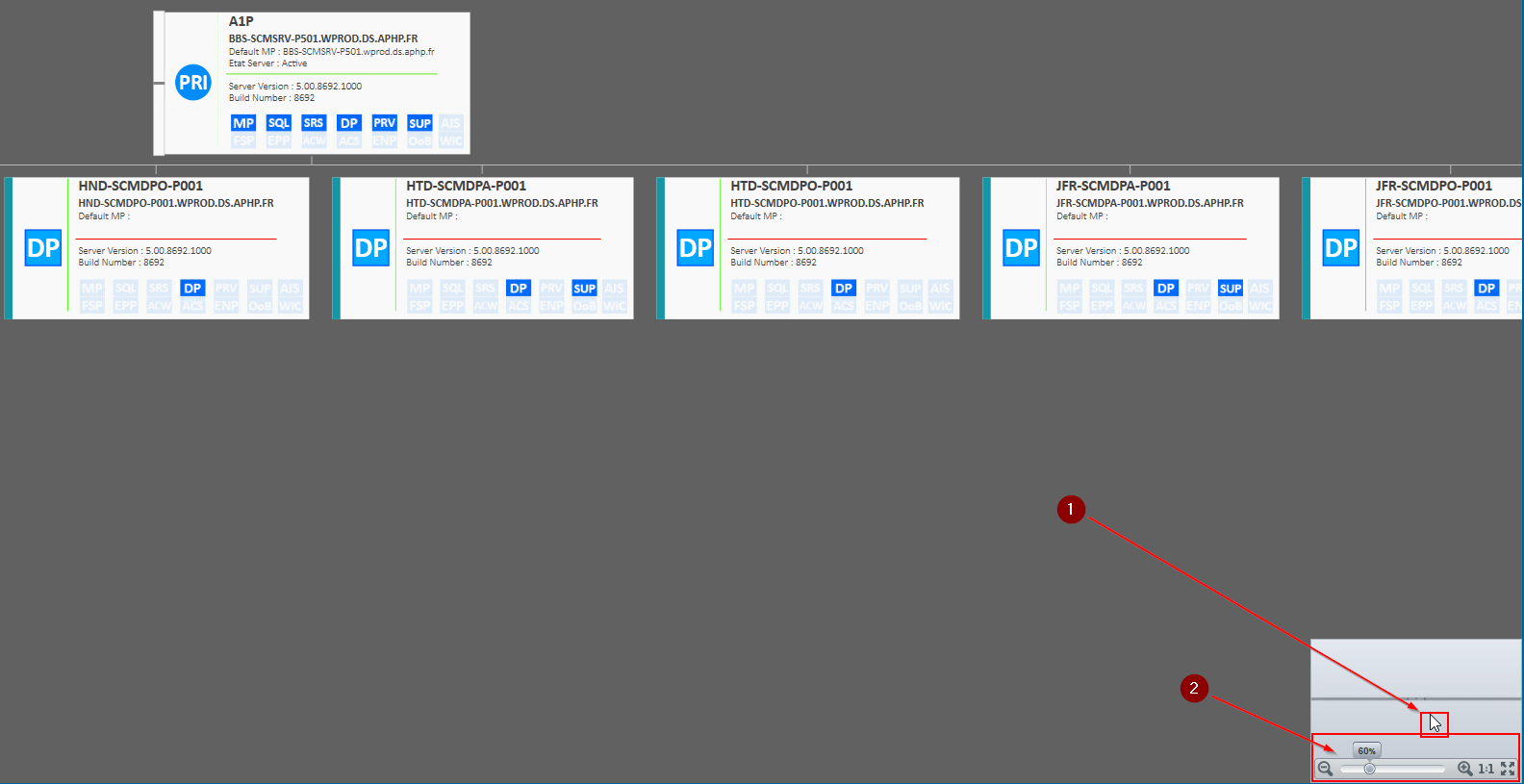

Le « Zoom » s’affiche dès que le pointeur de souris est présent (1).

Sélectionnez ensuite l’affichage désiré (2).

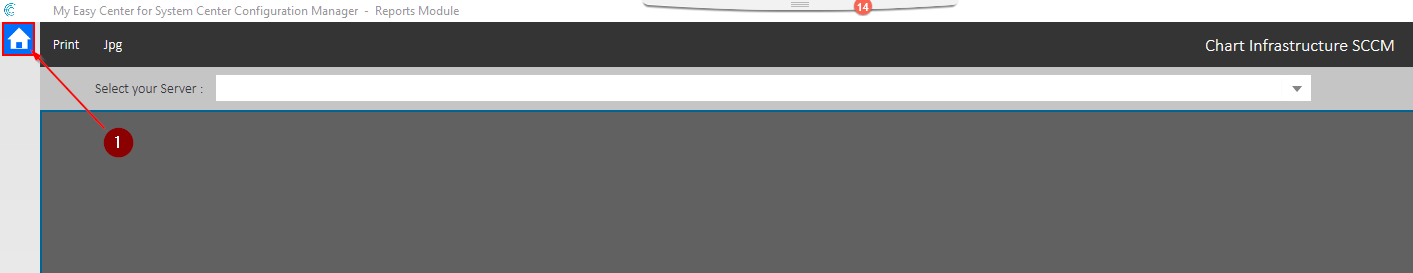

Pour revenir au menu, cliquez sur l’icône Accueil (1).

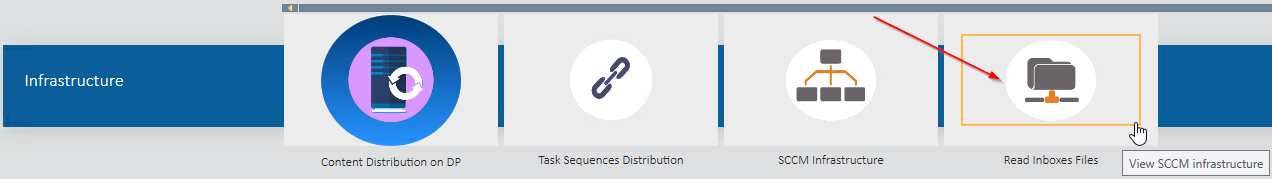

« read inboxes files »

Ce rapport est dédié aux administrateurs SCCM pour la lecture des messages « Inboxes ». Il sera très utile dans la gestion de problèmes et l’analyse des composants du fournisseur SMS. L’analyse pourra être effectuée pour tous types de fichiers (log, ccr, pkn,…).

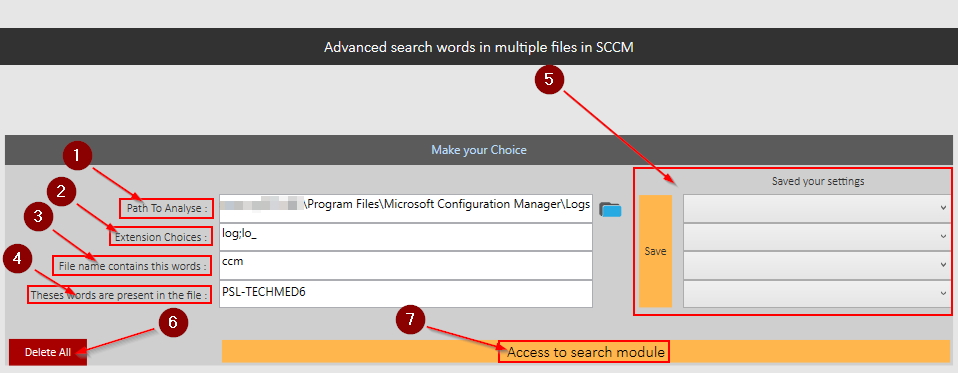

Voici la fenêtre de recherche avancée des différents fichiers SCCM : dans cet exemple, nous allons visualiser les « logs » concernant l’installation du client SCCM sur une machine :

  1. Chemin permettant l’analyse. Indiquez ici le chemin de votre dossier SCCM (Serveur primaire par exemple : « \\%serveur%\Program Files\Microsoft Configuration Manager\Logs »).
  2. Les extensions de fichiers, fichiers log : insérez « log ;lo_ », le point-virgule est le séparateur permettant de prendre en compte plusieurs types d’extensions.
  3. Un mot contenu dans le nom de fichier, « ccm » correspond au fichier d’installation des clients SCCM.
  4. Certains mots présents dans le fichiers, « PSL-TECHMED6 » est le nom de machine.
  5. Sauvegardez vos paramètres pour des recherches ultérieures.
  6. Supprime tous les paramètres existants
  7. Permet d’afficher le module de recherche. Lorsque vos choix sont renseignés, cliquez sur « Access to search module »

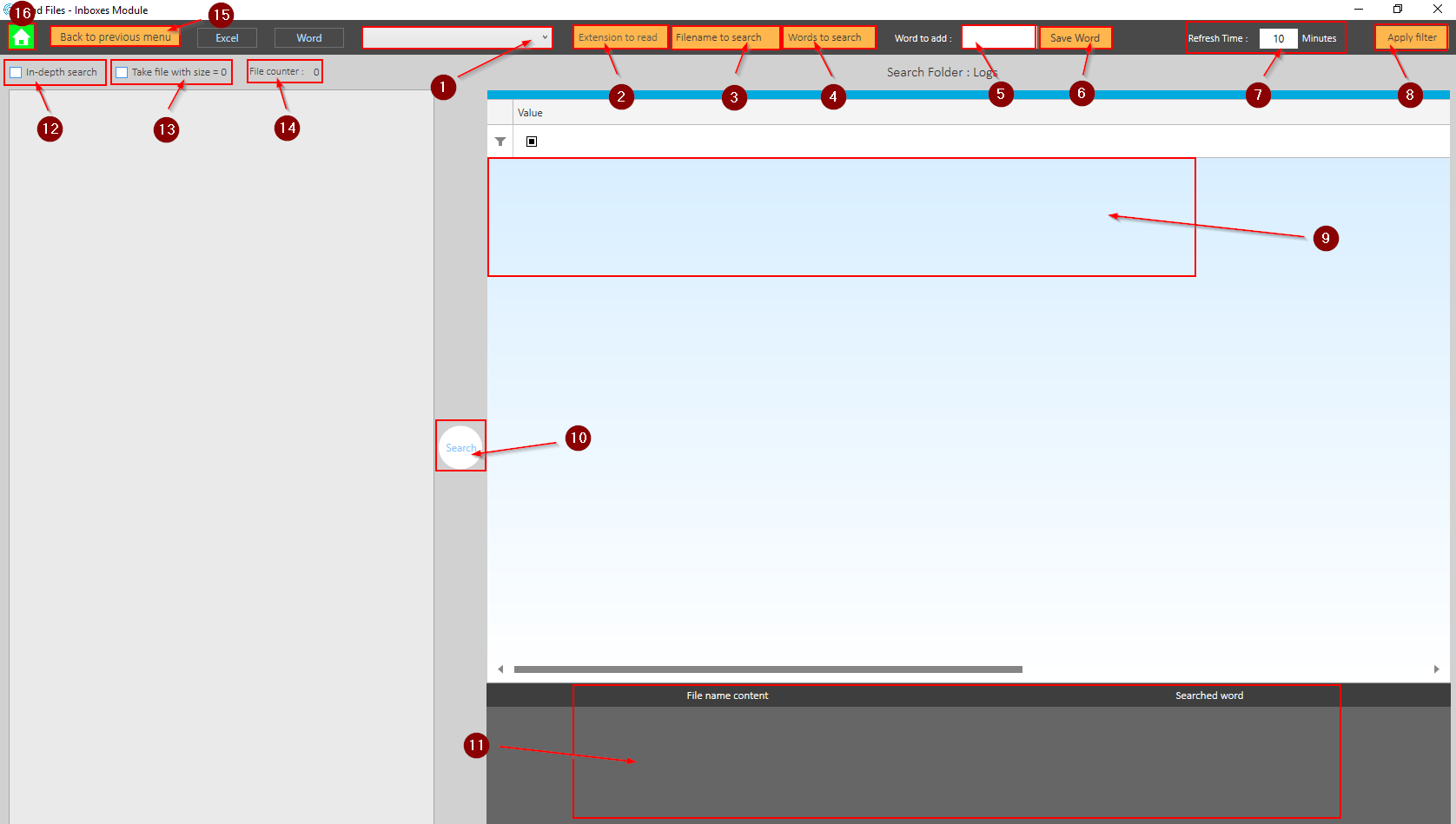

Présentation « Read files -Inboxes Module »

  1. Sélection du chemin serveur
  2. Spécifier les extensions à rechercher
  3. Spécifier un nom dans le nom de fichier recherché
  4. Spécifier un mot à rechercher dans chaque fichier
  5. Ajouter un mot à rechercher
  6. Sauvegarder le mot
  7. Rafraichissement des filtres en minutes
  8. Appliquer le filtre
  9. Affichage du résultat des valeurs
  10. Recherche des valeurs contenues dans les fichiers
  11. Résumé des fichiers et mots recherchés
  12. Afficher une recherche approfondie
  13. Filtrer les fichiers avec une taille à 0
  14. Affiche le nombre de résultat
  15. Retour au précédent menu
  16. Accès au menu « Reporting »

Exemple de recherche pour le serveur primaire SCCM

Dans le module de recherche, nous appliquons simplement les filtres renseignés précédemment et concerne une activité serveur d’infrastructure SCCM dédiée aux administrateurs.

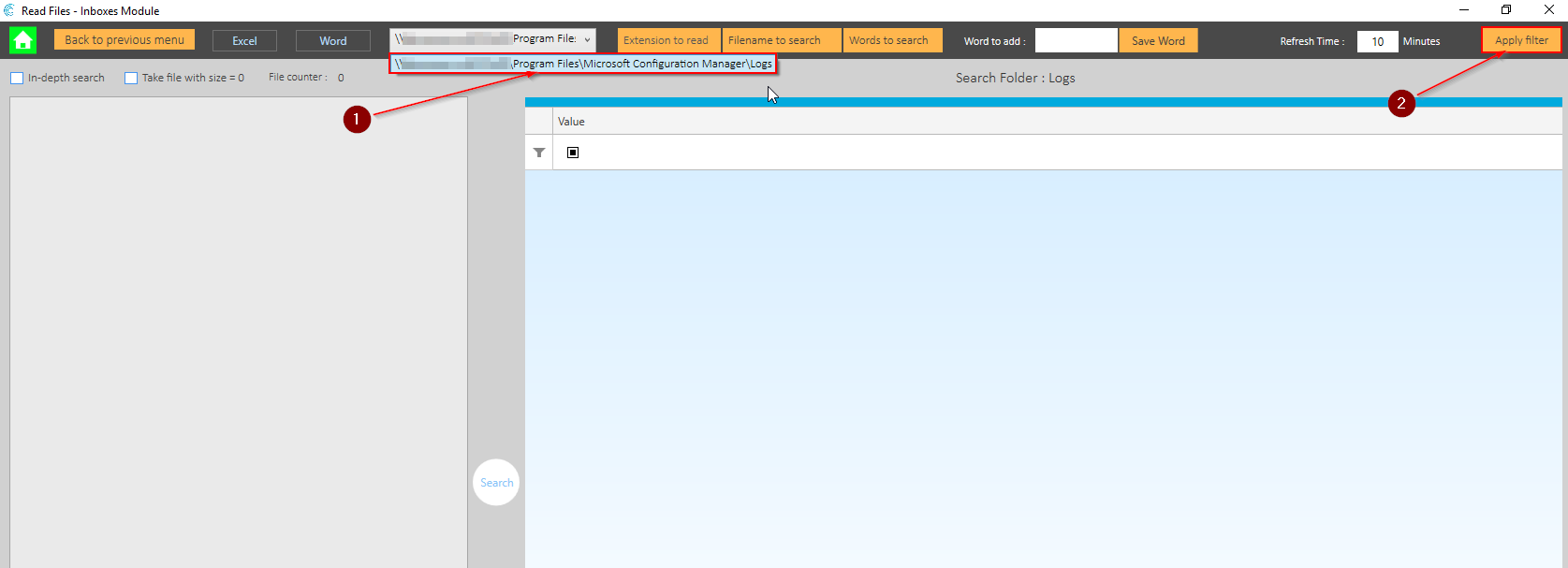

La première étape est de sélectionner le chemin (1), puis cliquez sur « Apply filter » (2).

NB : Assurez-vous que le compte à des privilèges suffisants

Vous obtenez le résultat du filtre avec :

  1. Le nombre de fichiers correspondant
  2. La liste des fichiers reprenant les filtres « ccm » et « log ;lo_ »

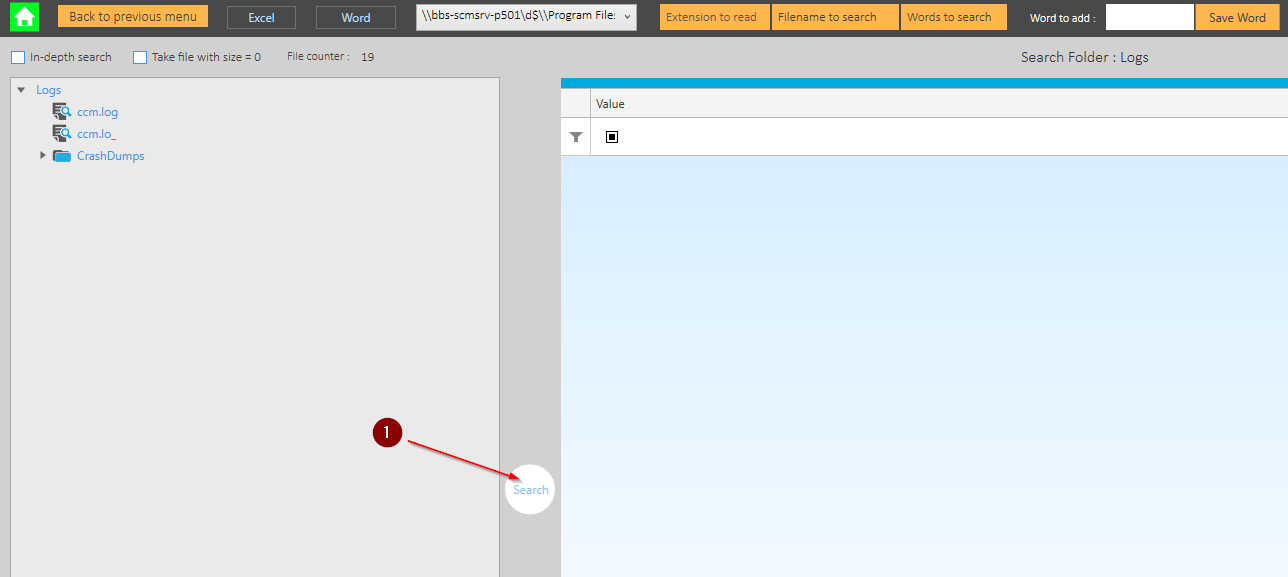

Ensuite, cliquez sur « Search » (1) pour afficher les valeurs dans le tableau de droite.

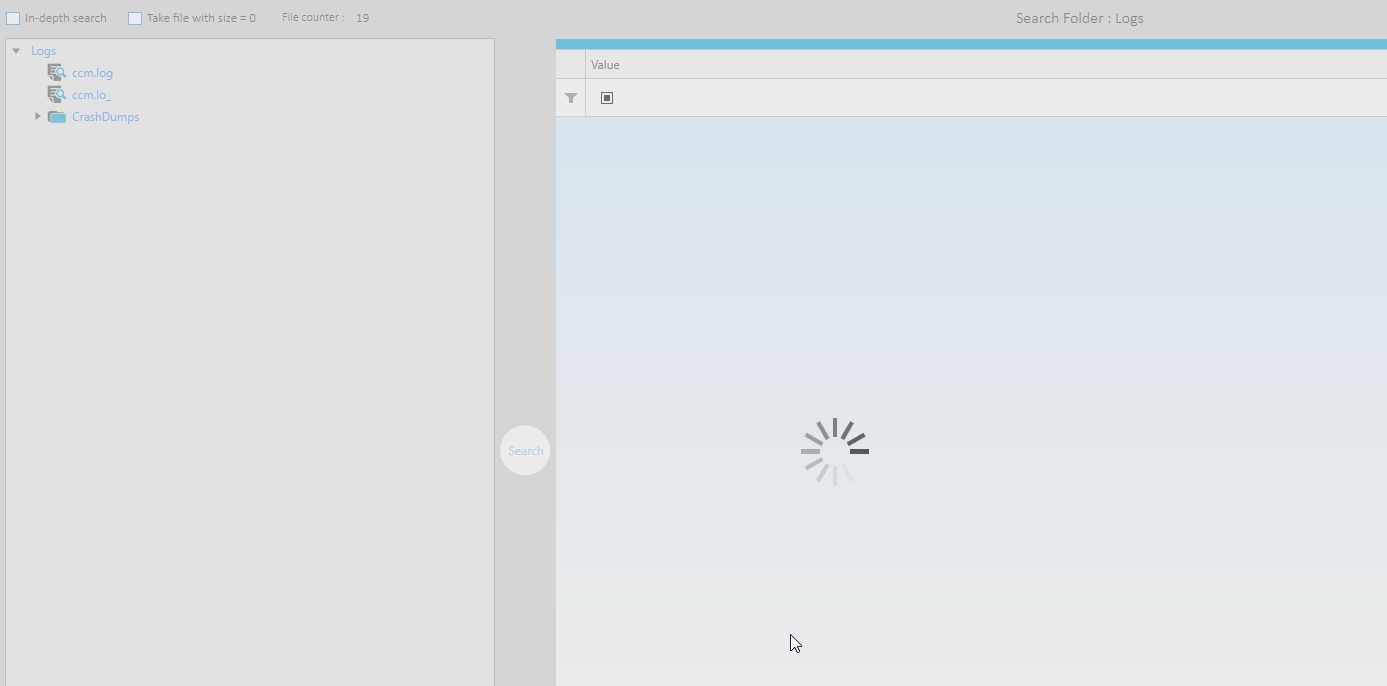

La recherche s’effectue…

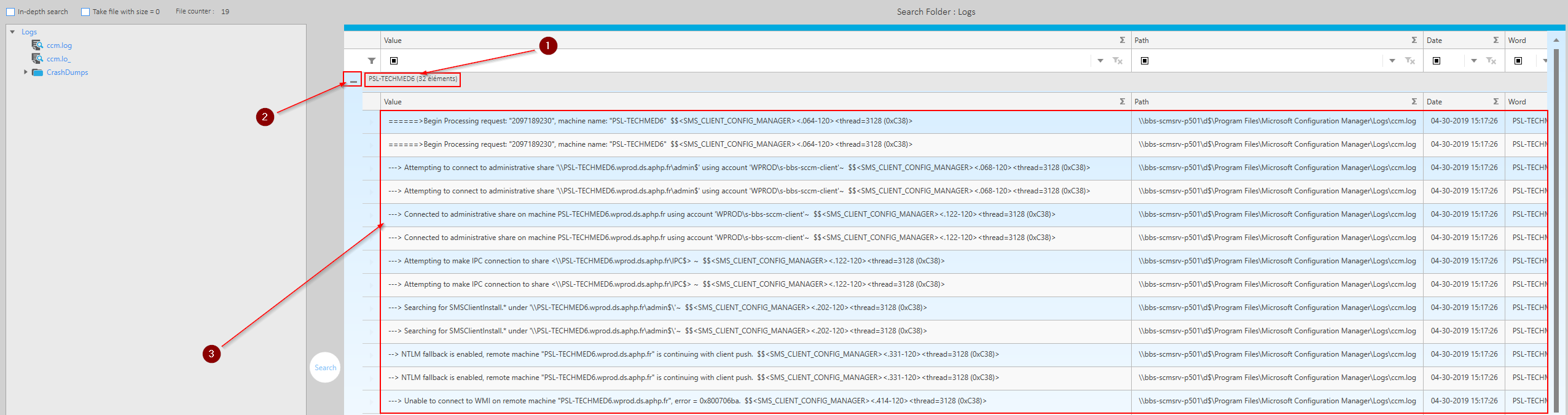

Retrouvez les valeurs du filtre :

  1. Le nom de machine recherché
  2. Dépliez pour visualiser les journaux
  3. Affichage des journaux contenant les filtres sélectionnés

Sans vous connecter sur les serveurs d’infrastructure, vous obtenez les fichiers journaux.

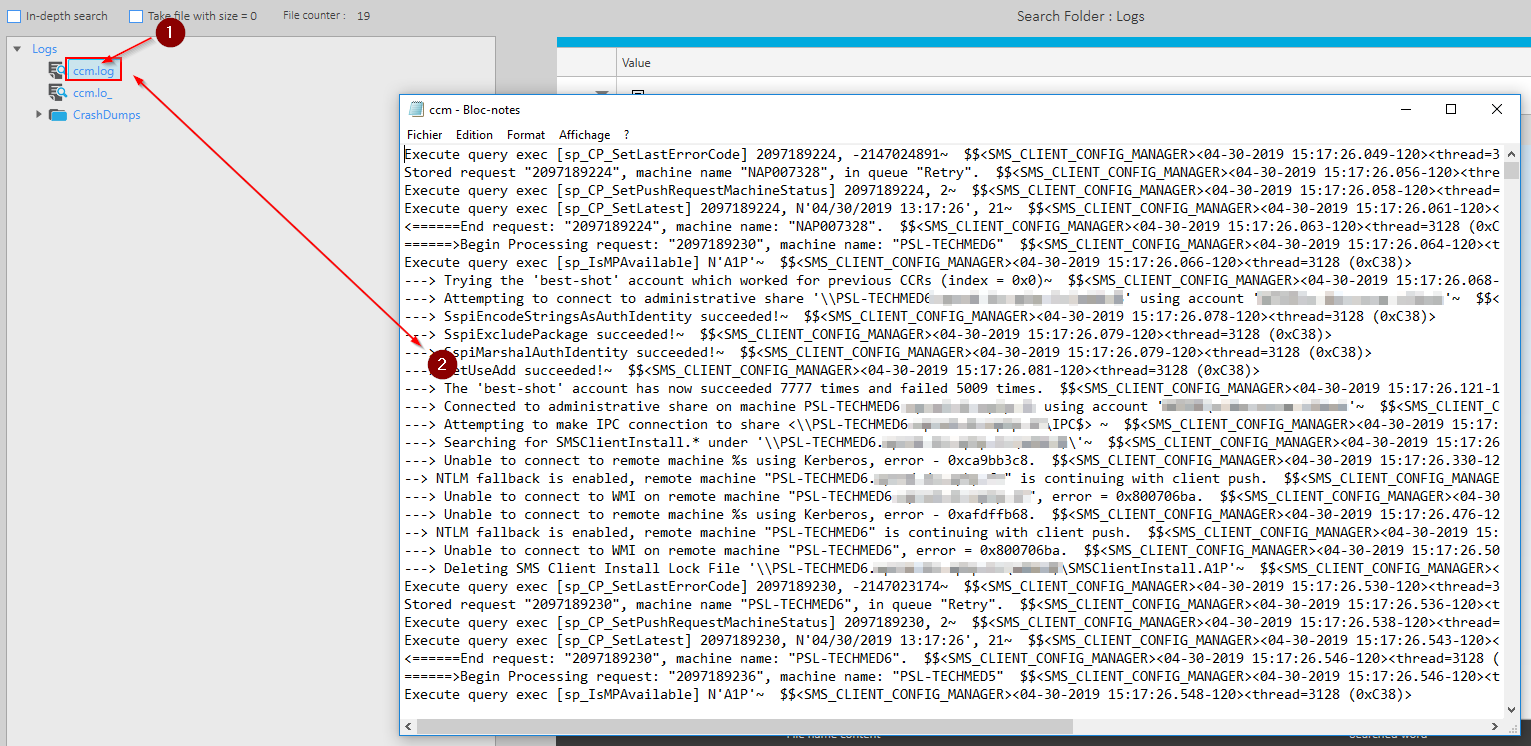

Vous pouvez aussi ouvrir le fichier journal en double cliquant sur le fichier (1) et visualisez le journal au format bloc-notes (2).

Exemple de recherche pour un poste de travail

Vous pouvez aussi accéder aux fichiers journaux du poste de travail. Cette méthode vous permettra d’accéder aux fichiers journaux de la machine sans mapper le partage administratif et sera dédiée aux techniciens bureautiques.

NB : Assurez-vous que le compte à des privilèges suffisants



Depuis l’écran « Advanced search words in multipke files in SCCM »,

Indiquez dans « Path To Analyse » le chemin d’accès au journaux du client SCCM (1), puis « log » dans « Extension Choices » (2).

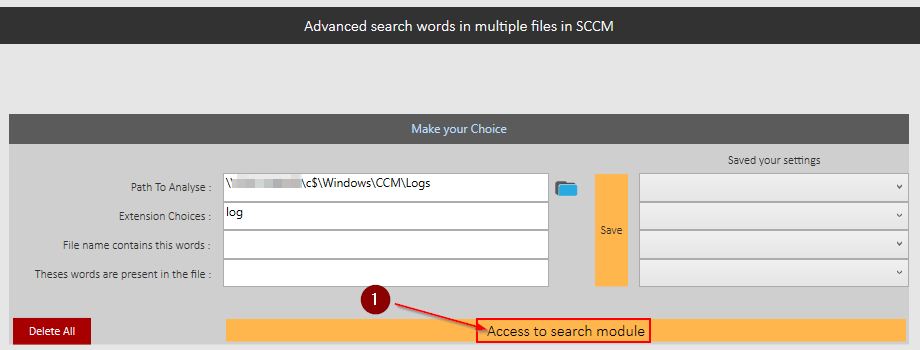

Puis « Access to search module » (1).

Cliquez sur le volet (1) puis choisissez la sélection (2) et « Apply filter » (3).

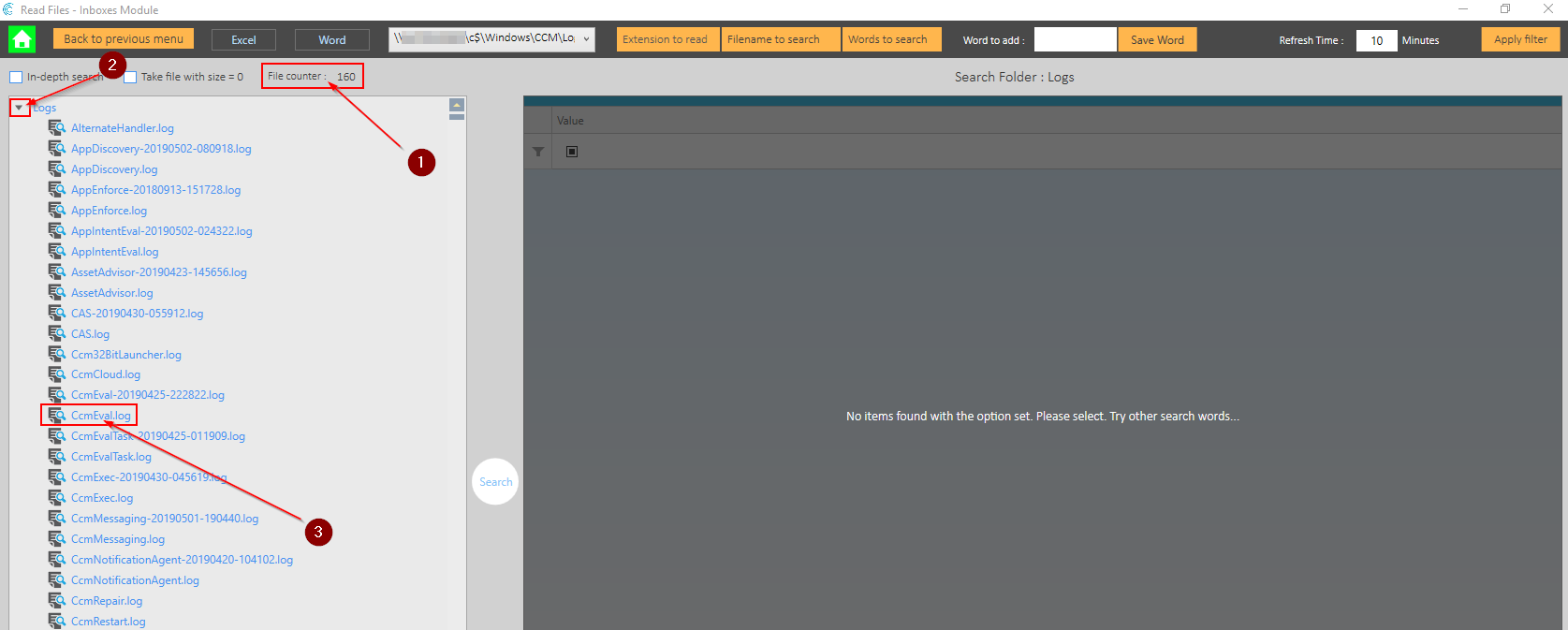

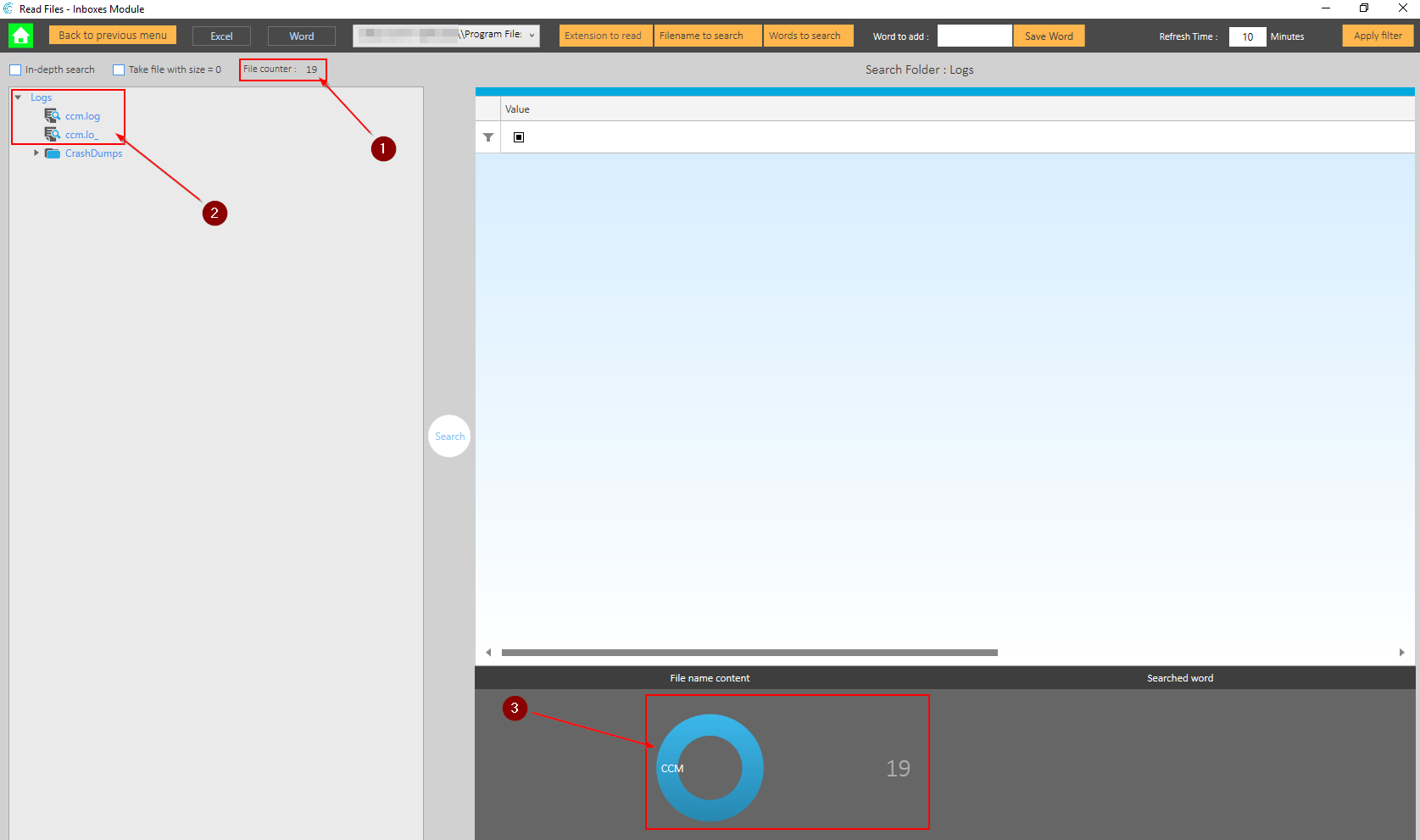

Le nombre de fichiers apparaît (1) et dépliez (2) pour obtenir le détail des fichiers.

En double cliquant sur un fichier, « CcmEval.log » par exemple (3), le journal apparaît.

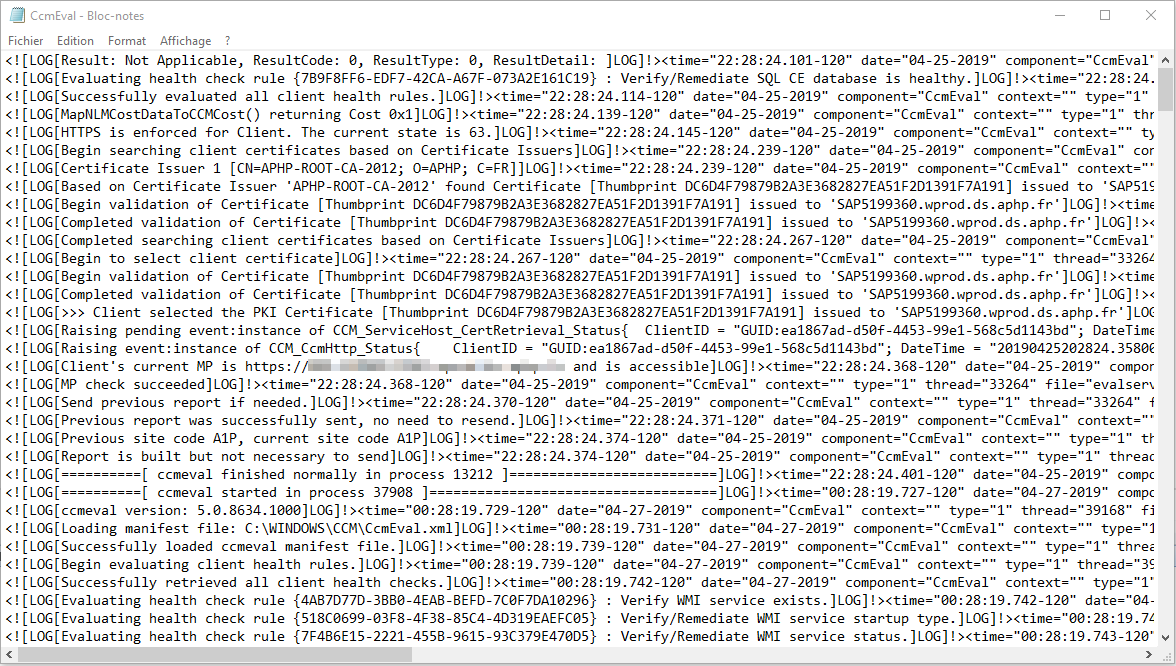

Affichage du journal « CcmEval.log »

Pour accéder au menu principal, cliquez l’icône d’accueil (1).

Pour accéder au menu principal, cliquez l’icône d’accueil (1).
